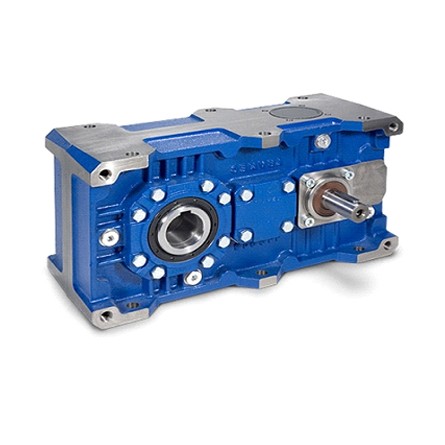

Цилиндрический редуктор с параллельными валами серии Z

Цилиндрические редукторы с параллельными валами TRAMEC серии Z. Комплектуются электродвигателями мощностью от 0,37 кВт до 270 кВт с крутящим моментом на выходе редуктора от 100 Нм до 11000 Нм. Диапазон передаточных чисел от 5/1 до 250/1 позволяет получить обороты на выходе от 3,6 до 560 об/мин.

Корпуса редукторов TRAMEC выполнены из высокопрочного чугуна. Дизайн корпуса включает специальные элементы, создающие максимальную жесткость конструкции. Использование высококачественных конических подшипников на всех валах гарантирует длительный срок службы и очень высокие радиальные и осевые нагрузки.

Большое количество опций делает, редукторы серии Z чрезвычайно универсальными и простыми в монтаже. Полый выходной вал в качестве стандарта, выполнен из высококачественной и высокопрочной стали по запросу, возможность монтажа с опциями: выходной фланец с одной или обеих сторон, одно/двухсторонний выходной вал, реактивная штанга/моментный рычаг, ограничитель обратного хода, защитная крышка выходного вала.

В зависимости от передаточного отношения, редукторы бывают одноступенчатыми (A), двухступенчатыми (B), трехступенчатыми (C).

Редуктор TRAMEC серии Z доступен для заказа с двумя типами соединений на входе:

• цельнометаллический входной вал под муфту или шкив серия ZA
• входной вал с фланцем и муфтой под электродвигатель серия ZF

Цилиндрический редуктор TRAMEC серии ZA имеет следующие типоразмеры: ZA71 — ZA90 — ZA112 — ZA140 — ZA180 — ZA225

Цилиндрический редуктор TRAMEC серии ZF имеет следующие типоразмеры: ZF80 — ZF100 — ZF125 — ZF160 — ZF200
