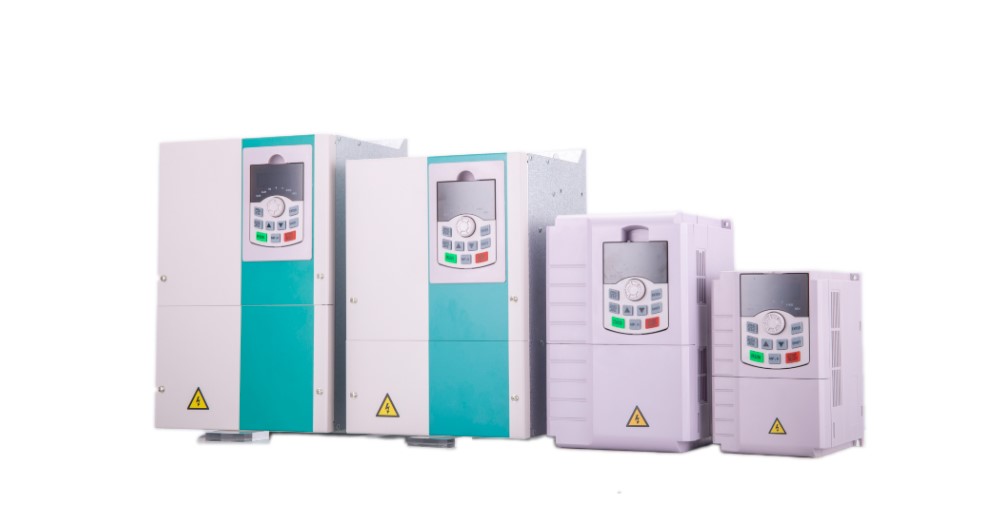

Высокопроизводительные частотные преобразователи серии 500, основанные на передовой векторной технологии управления по току, обеспечивают точное и эффективное управление асинхронными двигателями (IM) и синхронными двигателями с постоянными магнитами (PMSM).
Данная серия сочетает в себе превосходные эксплуатационные характеристики и функциональность, предлагая пользователю высочайшую надежность, простоту использования, ремонтопригодность, экологичность, а также отвечая современным стандартам проектирования и требованиям к монтажному пространству.
Преобразователи серии 500 эффективно решают технические и эксплуатационные задачи в различных отраслях промышленности, включая:
- Производство кабелей
- Станки и металлообработка
- Нефтехимическая и газовая промышленность
- Подъемно-транспортное оборудование
- Целлюлозно-бумажная, текстильная, полиграфическая и керамическая промышленность
Ключевые особенности
Энергоэффективность и экологичность
- Поддержка высокоэффективных двигателей, включая PMSM и встроенные синхронные двигатели с постоянными магнитами (IPMSM).
- Алгоритмы управления, минимизирующие потребляемый ток, что обеспечивает значительный энергосберегающий эффект при одинаковой нагрузке.
- Адаптация к конкретным технологическим процессам для повышения энергоэффективности на системном уровне.
Высокая точность и производительность
- Высокие динамические характеристики привода напрямую влияют на точность системы и время отклика.
- Для асинхронных двигателей (IM):
- Диапазон регулирования скорости до 1:500.
- Работа на нулевой скорости с нагрузкой до 150%.
- Точность выходного момента: ±5%, линейность ±3%.
- Для синхронных двигателей (PMSM):
- Автоматическая настройка параметров двигателя.
- Пусковой момент до 200%.
- Снижение глубины провала скорости при ударе нагрузки на 70%.
Безопасность и надежность
- Расширенный диагностический функционал: самодиагностика IGBT, контроль энкодера, гармонический анализ нагрузки.
- Поддержка автономной проверки нагрузки для заблаговременного выявления рисков.
- Гибкая настройка реакций на аварию, включая бесшовный переход с замкнутого на разомкнутый контур при отказе энкодера.
- Функция безопасного останова (Safe Torque Off, STO) в соответствии с SIL 3.
- Соответствие стандарту CE.
Надежная конструкция и тепловой расчет
- Применение методов компьютерного теплового моделирования и анализа потоков воздуха для оптимизации теплоотвода, что гарантирует долговечность компонентов.
Функция продолжения работы при пропадании питания
- При кратковременном падении напряжения преобразователь снижает выходную частоту, используя кинетическую энергию нагрузки для поддержания работы привода в течение заданного времени.
Функция «Мгновенного останова» (Power Loss Ride-Through)
- При кратковременном пропадании питания или просадке напряжения преобразователь использует кинетическую энергию нагрузки для поддержания работы привода, позволяя корректно завершить технологический цикл или остановить оборудование.
Удобное программное обеспечение Open M
- Мониторинг и сбор данных в реальном времени.
- Встроенный онлайн-осциллограф.
- Пакетная настройка и выгрузка параметров.
- Автоматическое создание отчетов и документации.
Гибкие и многофункциональные терминалы
- Широкий выбор функций для программируемых входов/выходов: 51 тип для DI, 42 для DO, 16 для AI/AO.
- Высокоскоростные импульсные входы (до 100 кГц) и выходы.
- Встроенные программируемые кривые и линии для высокоточной калибровки.
- 5 встроенных виртуальных реле (CI/O) для сокращения внешних подключений.
Встроенные адаптивные ПИД-регуляторы
- Два независимых набора параметров ПИД-регулятора с автоматическим переключением.
- Множество источников задания и обратной связи.
- Функция диагностики обрыва обратной связи.
- Специализированные настройки для применений с переменным диаметром (бумагоделательные, кабельные машины и т.д.).
Платформа для вторичной разработки
- Встроенная логика (логические и арифметические блоки, модули сравнения) для быстрой адаптации к уникальным технологическим процессам без дополнительного оборудования.
Технические характеристики
| Входное напряжение |
Однофазное 220В-240В, ±10% (диапазон мощности: 0.4кВт — 2.2кВт)
Трехфазное 208В-240В, ±10% (диапазон мощности: 0.4кВт — 110кВт)
Трехфазное 360В-480В, ±10% (диапазон мощности: 0.4кВт — 300кВт) |
| Тип управляемого двигателя |
Асинхронный двигатель (IM), Синхронный двигатель с постоянными магнитами (PMSM) |
| Режимы управления |
Векторное управление без датчика обратной связи (SVC)
Векторное управление с датчиком обратной связи (FVC)
Скалярное управление (V/F) |
| Специальные функции для IM |
Энергосбережение, подавление перенапряжения и сверхтока, подавление вибрации и колебаний, увеличение момента, компенсация скольжения, выбор кривых V/F, ПИД-регулятор, торможение постоянным током, быстродействующее торможение, управление спуском. |
| Специальные функции для PMSM |
Энергосбережение, распознавание инерции, подавление провисания, программируемая логика, адаптивная настройка, детектор нагрузки, АВР (Автоматическое Восстановление Напряжения), торможение постоянным током, бесшовное переключение при отказе энкодера. |
Частотные преобразователи серии S500 представляют собой законченное, технологически развитое решение для современных промышленных предприятий, сочетающее в себе высокую производительность, энергоэффективность и надежность с удобством использования и гибкостью настройки.
